| ミニオートバルブ MAV-10詳細 |
|
自動機組込に優れた超小型･
高機能設計！ |
●超小型設計で自動化機器への組み込みに最適。
●材質はステンレス製。
●ニードルバルブ方式採用。
●簡単な取り付け作業。

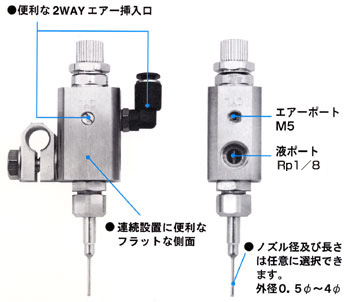

●エアーポートを正面・側面の2ヶ所に設定。
●流量調整機構搭載。 |
|
|
 |
|
| |
| 接続例 |
|
仕様 |
 |
|
| 作動エアー圧 |
0.4〜 MPa |
| エアーポート |
M5（P=0.8） |
| 液ポート |
PT1／8 |
| 取付方法 |
8φ丸棒用取付ホルダー又は、2-M6（p=1） |
| 吐出量 |
0.001c.c.／shot〜、又は連続 |
| 適用粘度 |
1〜300,000cps |
| 作動サイクル |
100Shot／min |
| 材質 |
SUS-304（パッキン＝テフロン・パーフロ） |
| 外経寸法 |
19W×22D×65H（パッキン＝テフロン・パーフロ） |
| 重量 |
140g（パッキン＝テフロン・パーフロ） |
|
|
| 寸法図 |
 |
|
|
