缶材料圧送式ディスペンサー

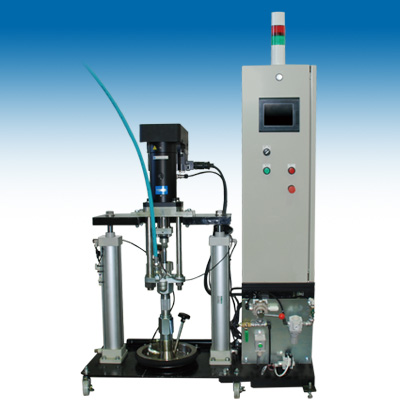

PAL-100/ペール缶18L用(製品詳細へ) movie
高粘度の接着剤、グリスなどを18Lペール缶より直接ポンピング可能。高精度定量吐出ディスペンサー。

特殊ダブルアクションタイプのピストン駆動及び特殊構造のシールを使用。RTVシリコーン樹脂などの湿気硬化型樹脂でも使用可能。
プレートのワイパーが容器の内壁に密着して下降するため、材料が効果的に吸い上げられ無駄がない。
ポンプと吐出ガンとの間に高圧液体減圧弁を設置。吐出材の圧力を調整し 、
減圧することで吐出材料の脈動も極力除去する事が可能。




PAL-200/1kg・3kg缶用(製品詳細へ)
高粘度の接着剤、シリコングリスなどの材料を1kg・3kg缶より直接ポンピングし、定量吐出するディスペンサー。

プレートのワイパーが容器の内壁に密着して下降するため材料が効率的に吸い上げられ無駄を省くなど、極めて高品位の機能を持つ最新型ポンプ。
半導体素子にシリコーン80カ所に同時多点定量注入。又、オーディオ、ラジオなど電子部品の場合、自動組立ラインで20カ所にグリースやオイルを同時自動多点塗布の実績。
高度な技術力により、軟膏やハンドクリームなどのサンプル(試供品)を小分け容器(最高10個)に同時定量注入を実現。ヒーティング不要で、エアーの巻き込みなしに樹脂、接着剤など、どんな高粘度材料も簡単に定量注入。




F50×1型
ペイルラムバリューポンプ(製品詳細へ)
グリスの高精度吐出を可能にした最強のグリスポンプ
ペール缶より直接ポンピング
弊社独自のディスペンスシステムとの組合せにより高精度吐出も可能に。

各グリスメーカーのペール缶に対応
強力なエアーシリンダーを搭載することにより、低粘度から高粘度までの幅広いグリスの使用が可能です。
グリスポンプは高い圧力比を備え、少ない部品点数にて耐久性や耐腐食性に優れております。
ポンプ本体を小型ラム(カートタイプ)に搭載しておりますので、移動も簡単に行えます。
弊社独自のディスペンスシステム追加により高精度吐出も可能です。



ドラムポンプ

高粘度ドラムポンプ
<中~高粘度用>

RTVシリコン、エポキシ、ウレタンなど接着剤からグリスまで200Lドラム缶入りの高粘度材料の移送/吐出が可能です。
ドラム缶から直接吸い上げるため、移し変えが不要でエア噛みや不要な硬化などが低減できます。
ドラム缶内はワイパープレートで密閉状態にするため接着剤でも使用実績多数あります。
エア駆動ポンプのため、設置が容易で防爆区域での使用が可能です。
豊富な圧力比とポンプ容量があります。
弊社のディスペンスシステムの追加により高精度吐出が可能です。
弊社のタンデム供給ユニット追加により、ドラムポンプ2台を使用して材料缶交換の際もラインを止めずに生産が可能。


仕 様
圧力比 40 × 1 36 × 1 55 × 1
ポンプ容量 100cc/サイクル 200cc/サイクル 250cc/サイクル
最大吐出量 6L/min 12L/min 15L/min
最大吐出圧 28MPa 25MPa 38MPa
駆動エアー源 0.2~0.7MPa
概略寸法 W1,1m × D 0.65m × H1.6m(上昇時最大H2.6m)

※最大吐出量は1分間60サイクルの稼動で計算しています。
 (常用使用として約20サイクルまでの使用を推奨します)
※材料粘度により使用可否/最大吐出量が変わります。
※上記以外のポンプもございます。詳しくはお問い合わせ下さい。



1:1ドラムポンプ
<低粘度用>
蓋のあるドラム缶から手作業で移し変えることなく液体材料の移送/吐出が可能です。
エア駆動ポンプのため、設置が容易で防爆区域での使用が可能です。
接液部材質を選択可能です。

仕 様
圧力比 1 × 1
最大吐出圧 1.2MPa
最大吐出量 15L/min(100サイクル時)
概略寸法 約φ60 × h 1,620mm 約9kg
※材料粘度や配管状況により最大吐出量が変わります。
※詳しくはお問い合わせ下さい。

ハンドガン

ハンドガン ウルトラライト4000

ペール缶ポンプやドラムポンプとセットで使用可能。
低圧から高圧供給まで使用可能な手動開閉のハンドガン。
レバーを握れば材料が吐出されるので使いやすく耐久性に優れる。
誤って吐出することを防ぐロック機能付き。
レバーの握りシロを調節できる調節機能付き。
先端部は、別途アダプターを取付けることで様々なノズルを取付可能。


仕 様
最高使用圧力 27.4MPa
接続口径 IN 1/4npt、OUT 1/4npt
オリフィス φ5.0mm
寸法、重量 長さ205mm × 高さ150mm × 幅30mm、重量438g
